Neste post você irá aprender como obter a vazão em um trecho qualquer de tubulação através do método do consumo máximo possível
O que é o método do consumo máximo possível?
No método do consumo máximo possível é adotada a hipótese de que todos os aparelhos sanitários de uma instalação são utilizados simultaneamente

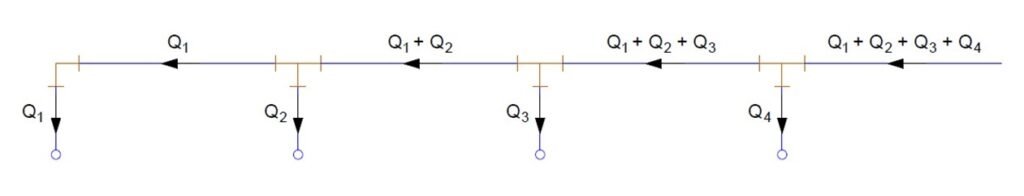

Dessa forma, a vazão em determinado trecho de tubulação é igual a soma das vazões de todos os aparelhos sanitários que recebem a água que passa pelo trecho em questão, conforme esquematizado na ilustração abaixo:

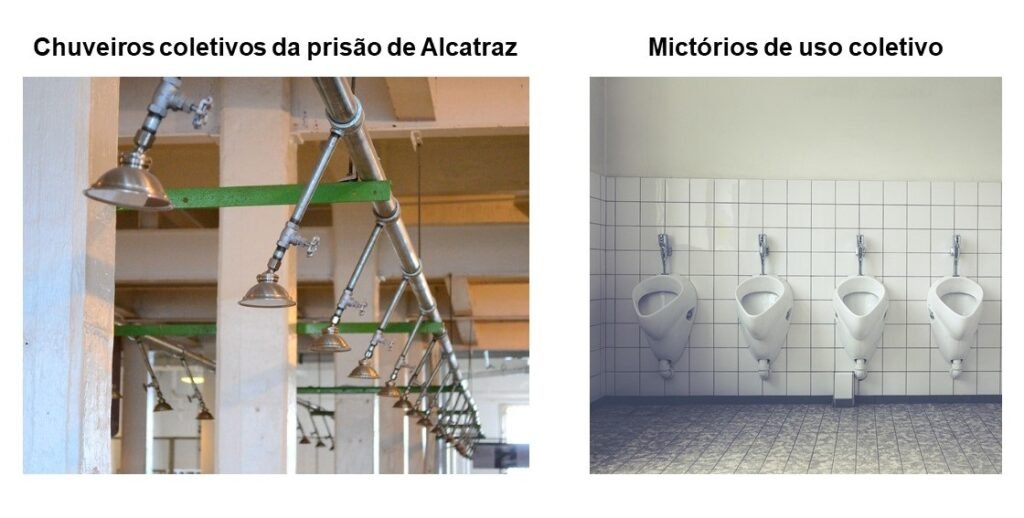

Em instalações de uso intensivo, na qual todos ou vários aparelhos sanitários são utilizados simultaneamente, o método do consumo máximo possível pode ser a opção mais adequada para se obter a vazão
Essas instalações de uso intensivo costumam estar presentes em edifícios onde existem horários pré-estabelecidos para a utilização da água como, por exemplo, presídios e quartéis, ou edifícios com grande concentração de pessoas como, por exemplo, estádios e shopping centers
A seguir, será apresentado um exemplo prático para fixar o que foi ensinado
Exemplo prático

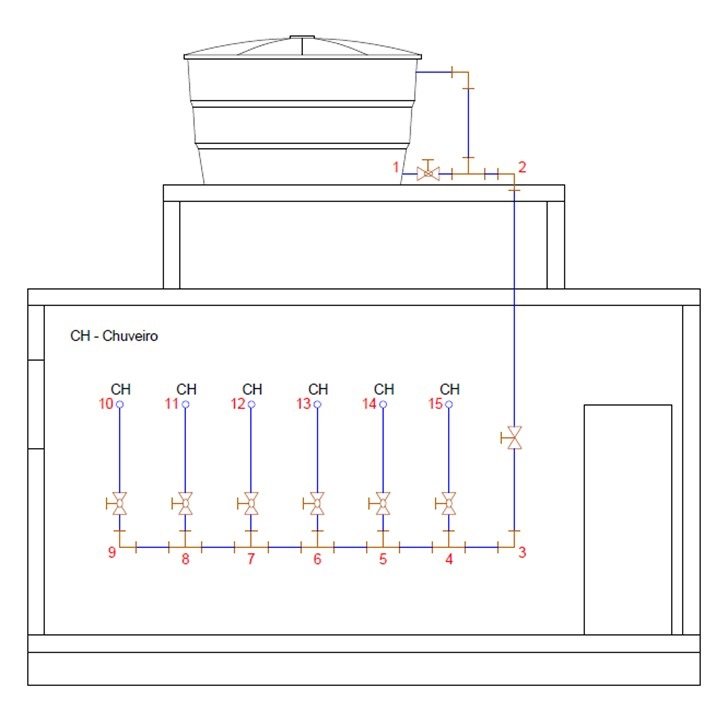

Ex.: Utilize o método do consumo máximo possível para obter a vazão nos trechos de tubulação mostrados na imagem abaixo

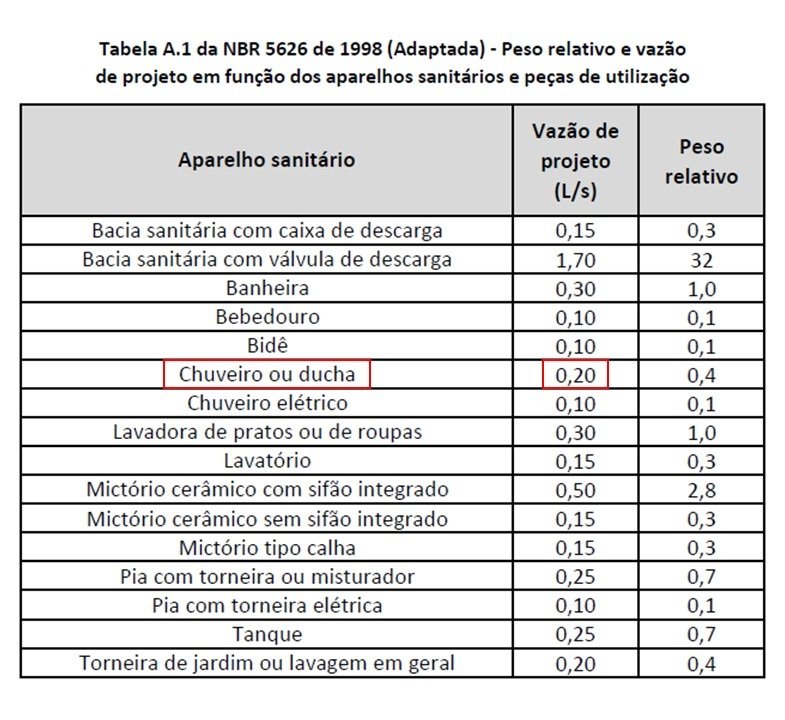

Consultando a Tabela A.1 da NBR 5626 de 1998, obtemos que a vazão de projeto de um chuveiro ou ducha é igual a 0,20 litros por segundo

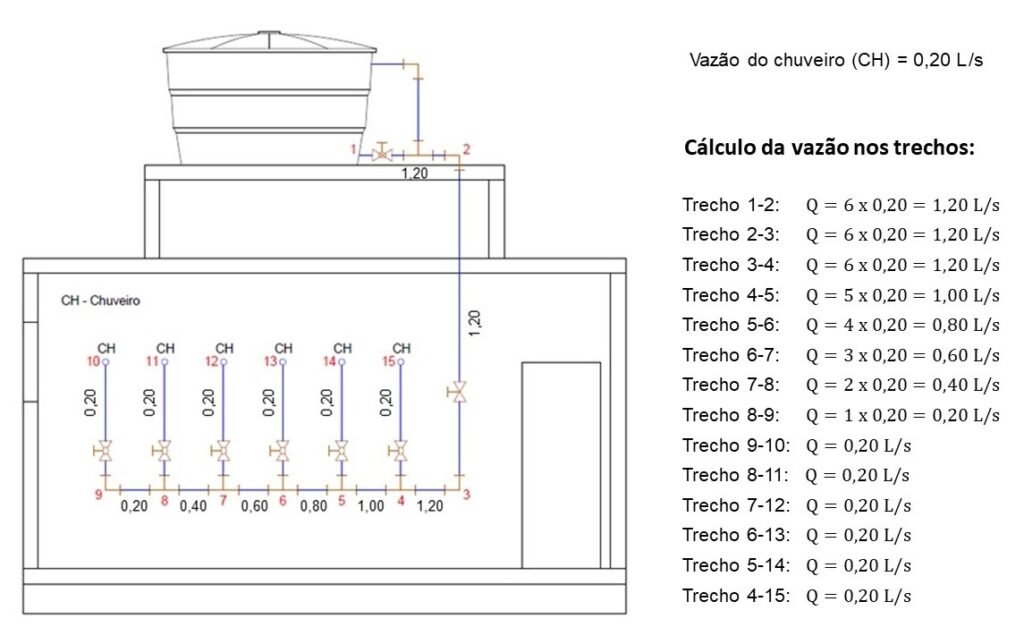

Dessa forma, as vazões nos trechos de tubulação são essas indicadas abaixo:
Observe que a vazão em cada trecho corresponde a soma das vazões de todos os aparelhos sanitários que recebem a água que passa pelo trecho em questão
Veremos em outros posts, que conhecer o valor da vazão é necessário para obter a velocidade de escoamento e a perda de carga nos trechos
Veja todos os posts do blog
Clique Aqui para aprender como calcular a vazão nos trechos pelo método dos pesos relativos
Vídeo sobre o cálculo da vazão pelo método do consumo máximo possível
