Neste post irei apresentar brevemente o que são zonas de sobrepressão e por que não deve ser feita a ligação de tubulações de esgoto nessas regiões
As zonas de sobrepressão surgem quando é feito um desvio horizontal no tubo de queda ou em subcoletores ou coletor predial

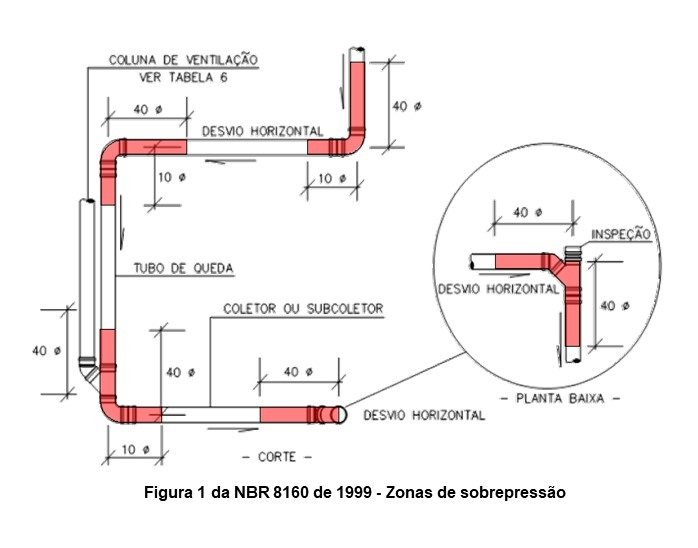

Na Figura 1 da NBR 8160 de 1999 estão indicadas as zonas de sobrepressão e seu comprimento
Observe que as zonas de sobrepressão estão destacadas em vermelho
Nessas regiões ocorrem variações acentuadas na pressão, devido a variação brusca na direção do escoamento
Caso alguma tubulação de esgoto seja ligada nessas regiões, existe a possibilidade de surgirem algumas patologias na instalação como, por exemplo, retorno de esgoto ou espuma para os aparelhos sanitários e borbulhamento ou rompimento do fecho hídrico dos desconectores

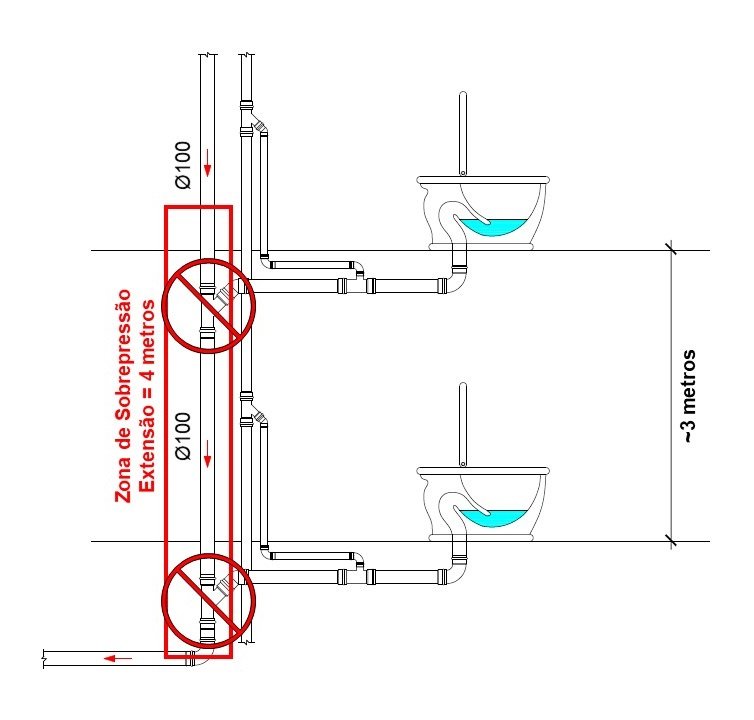

Para exemplificar, suponha que ocorra um desvio horizontal, a partir de determinado pavimento, em um tubo de queda com 100 mm de diâmetro
De acordo com o que foi apresentado anteriormente, a zona de sobrepressão se estende por 4 metros acima do desvio, o que corresponde a 40 vezes o diâmetro do tubo de queda
Considerando que o pé-direito dos pavimentos seja de aproximadamente 3 metros, não será possível realizar a ligação do ramal de esgoto conforme mostrado na ilustração
Uma possível solução para mitigar esse problema seria adicionar tubos de queda independentes, destinados exclusivamente ao recebimento dos efluentes desses ramais

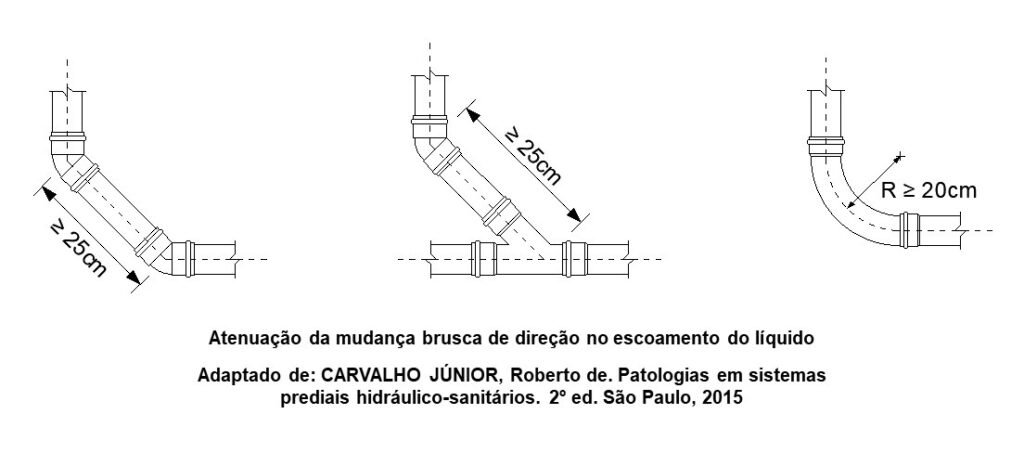

Também é possível reduzir a sobrepressão utilizando duas curvas de 45º ou uma curva de 90º com raio longo na mudança de direção, conforme indica a ilustração abaixo:
