Sistema de distribuição de água de um prédio

Neste post você irá aprender sobre o sistema de distribuição de água de um edifício com múltiplos pavimentos

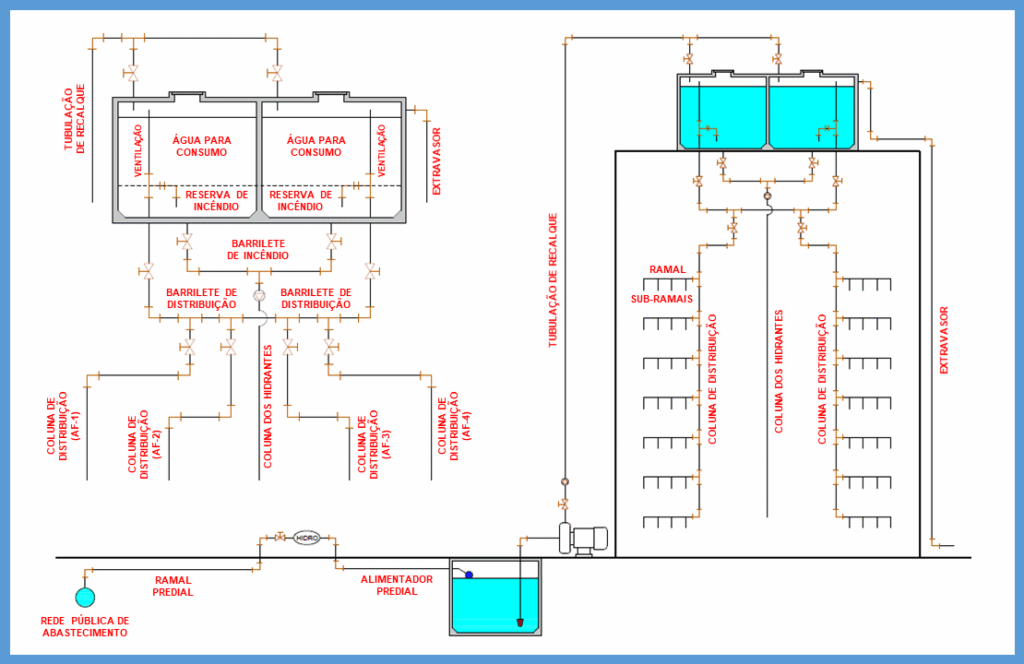

Observe na imagem acima que a água é coletada da rede pública de abastecimento através de uma tubulação chamada de ramal predial

Essa água passa pelo hidrômetro e é conduzida até o reservatório inferior através de uma tubulação chamada de alimentador predial

Do reservatório inferior, a água é bombeada para o reservatório superior através da tubulação de recalque

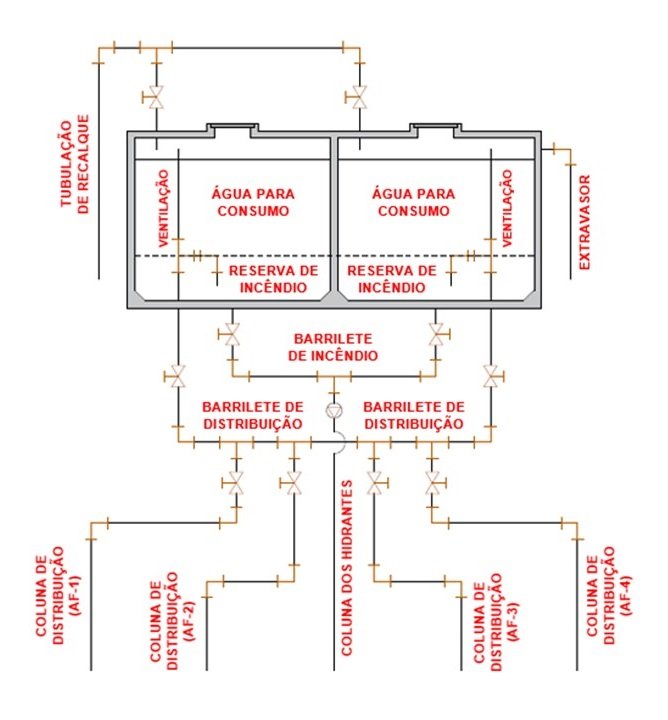

Observe que o reservatório superior é dividido em dois compartimentos

Isso permite que o fornecimento de água não seja interrompido quando houver necessidade de limpeza ou manutenção

Observe também que esse reservatório possui uma reserva destinada ao combate a incêndio

Em caso de incêndio, toda a água do reservatório superior poderá ser utilizada para combater ao fogo, sendo garantido no mínimo o volume da reserva técnica de incêndio (RTI)

Essa água é conduzida até os hidrantes através do barrilete de incêndio e da coluna indicada na ilustração (coluna dos hidrantes)

Já o fornecimento de água para os apartamentos é feito através do barrilete de distribuição e das colunas ligadas a esse barrilete

O barrilete consiste em uma tubulação horizontal que recebe a água do reservatório e de onde partem as colunas de distribuição

Ramificando das colunas temos os ramais, e ramificando dos ramais temos os sub-ramais, que são as tubulações ligadas diretamente aos aparelhos sanitários

Voltando a ilustração do reservatório, observe que ligado a ele temos uma tubulação chamada de extravasor, que também é conhecida como “ladrão”

Essa tubulação tem o objetivo de escoar o excesso de água quando o reservatório atinge o nível máximo, evitando transbordamentos caso ocorra uma falha no sistema que controla a entrada de água no reservatório

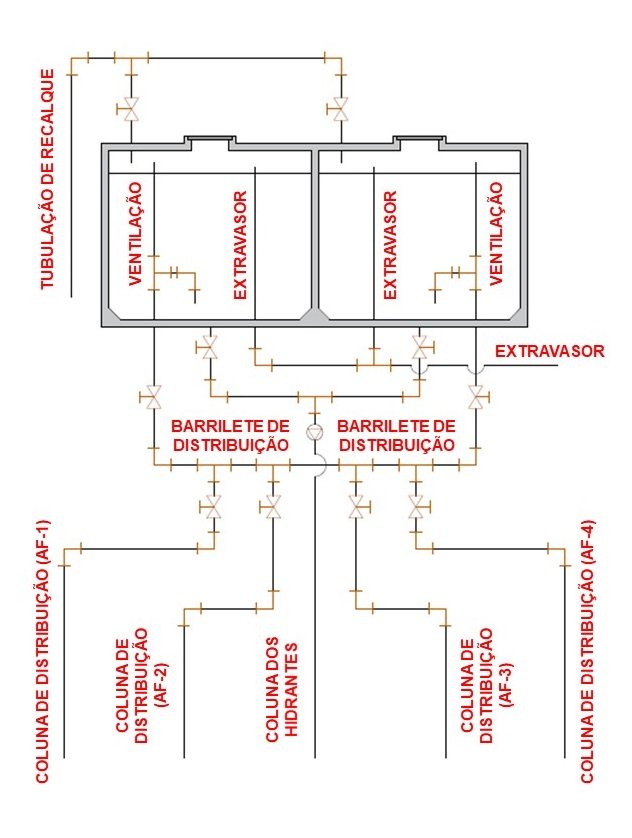

Na imagem abaixo, é apresentada outra maneira de instalar o extravasor no reservatório:

Observe também que a tubulação que conduz a água para o barrilete de distribuição é prolongada acima do nível máximo que a água pode atingir

Esse prolongamento é chamado de ventilação, também conhecido como respiro ou suspiro

Vamos discutir agora sobre a medição do consumo de água, que pode ser individual ou coletiva

Medição individual e coletiva

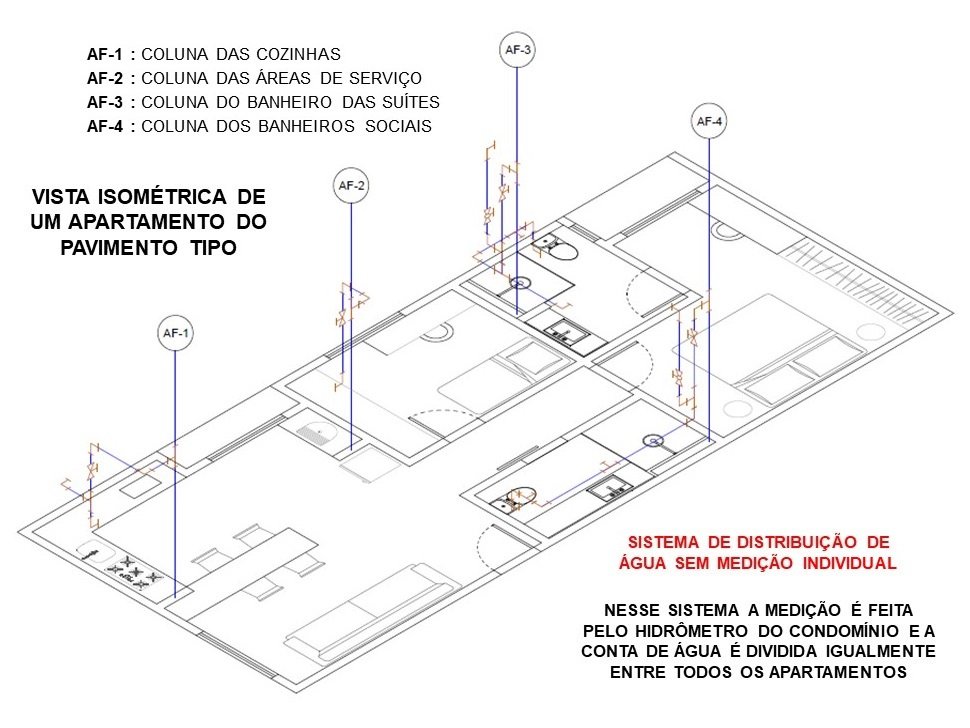

Antes da medição individual de água ser obrigatório por lei, era comum que alguns edifícios adotassem o esquema de distribuição indicado abaixo:

Como temos banheiro sobre banheiro, cozinha sobre cozinha e área de serviço sobre área de serviço, cada ambiente ou conjuntos próximos de ambientes eram alimentados por uma coluna de distribuição independente

Com a publicação da Lei Federal 13.312 de 2016, tornou-se obrigatória a instalação de hidrômetros individuais em novos condomínios a partir de 2021

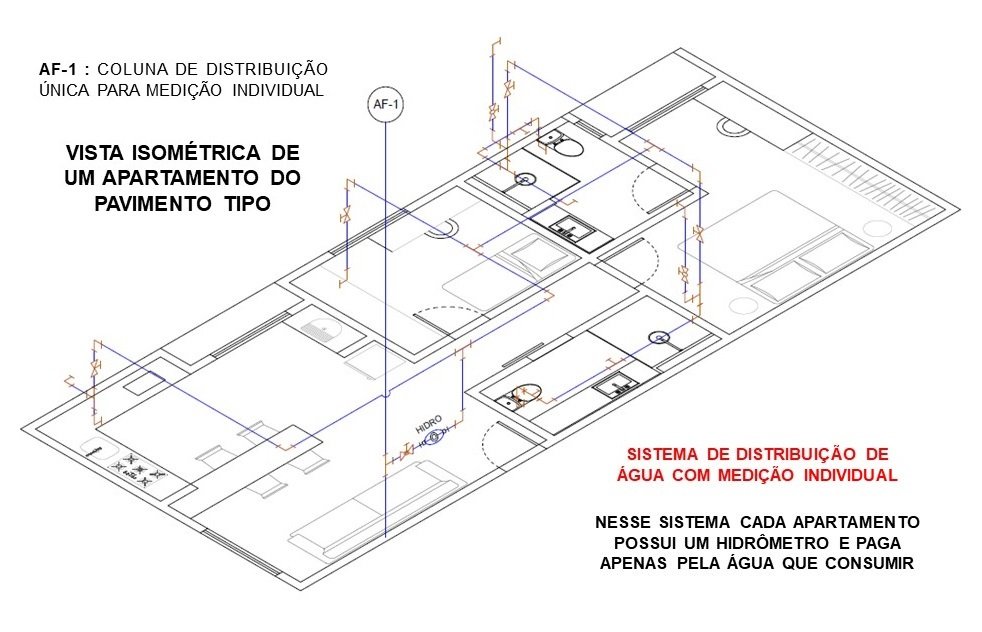

Dessa forma, cada apartamento passa a ser alimentado por uma única coluna, da qual se ramifica uma tubulação chamada de ramal de alimentação

Nesse ramal é instalado um hidrômetro que permite realizar a medição individual da água consumida em cada apartamento

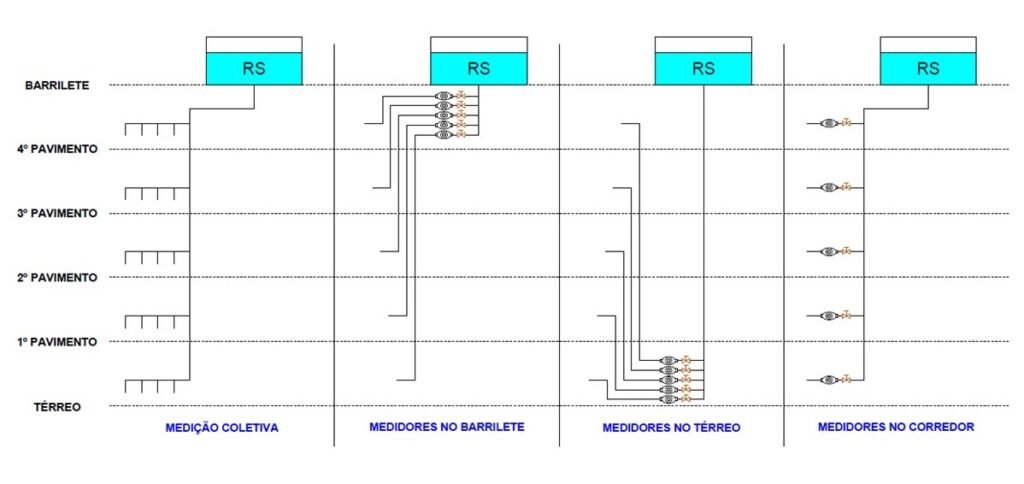

Esses medidores individuais podem ser posicionados próximos do barrilete de distribuição, no térreo ou no corredor de cada um dos pavimentos, conforme indica a ilustração abaixo:

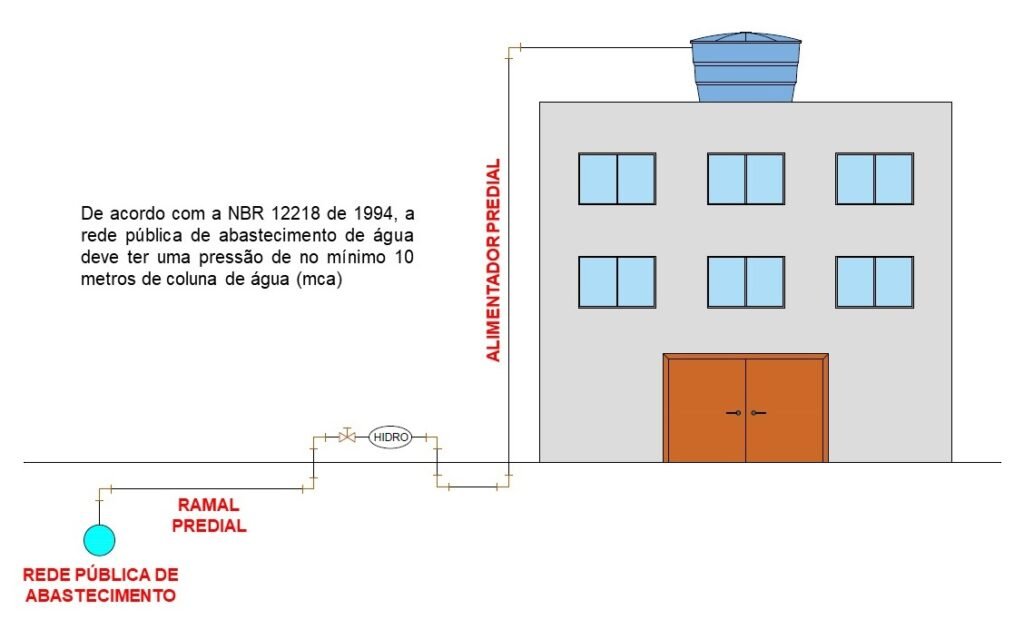

Para finalizar, observe que em um edifício com poucos pavimentos, no qual a rede pública de abastecimento possui pressão suficiente para conduzir a água até o reservatório superior, pode ser dispensado o uso de bombas e de um reservatório inferior

Veja no vídeo abaixo a apresentação da planilha para dimensionamento de tubulações hidráulicas

OBS.: Essa é a planilha mais simples e intuitiva que conheço para o dimensionamento de tubulações hidráulicas de água fria ou água quente. Ela calcula a vazão, velocidade, perda de carga, pressão estática e pressão dinâmica em cada trecho de tubulação. Além disso, gera automaticamente o memorial de cálculo e faz verificações exigidas pela NBR 5626
