Neste post você irá aprender sobre os tipos de sistemas de distribuição de água, sendo eles:
- Sistema direto;
- Sistema indireto sem bombeamento;
- Sistema indireto com bombeamento;
- Sistema misto

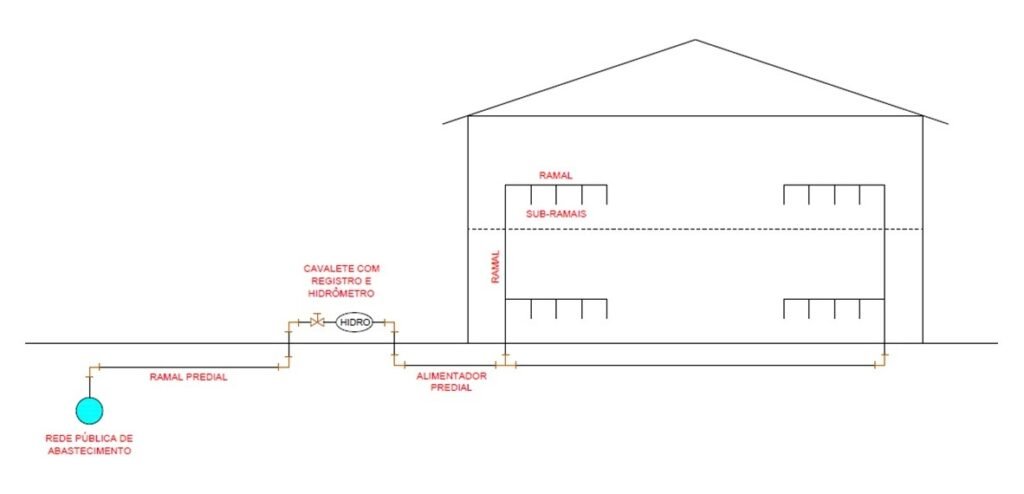

Sistema direto
No sistema direto de distribuição, a água proveniente da rede pública de abastecimento é fornecida diretamente aos pontos de utilização, sem antes passar por um reservatório dentro do edifício
Para que esse tipo de sistema possa ser implementado de maneira eficiente, é necessário que a rede pública forneça água de forma contínua, em quantidade suficiente e com pressão adequada
Esse tipo de sistema pode ser encontrado em algumas pequenas cidades da Europa
Veja na imagem acima que, no sistema direto de distribuição, a rede interna de distribuição representa uma extensão da rede pública, e o fornecimento de água é feito de forma ascendente

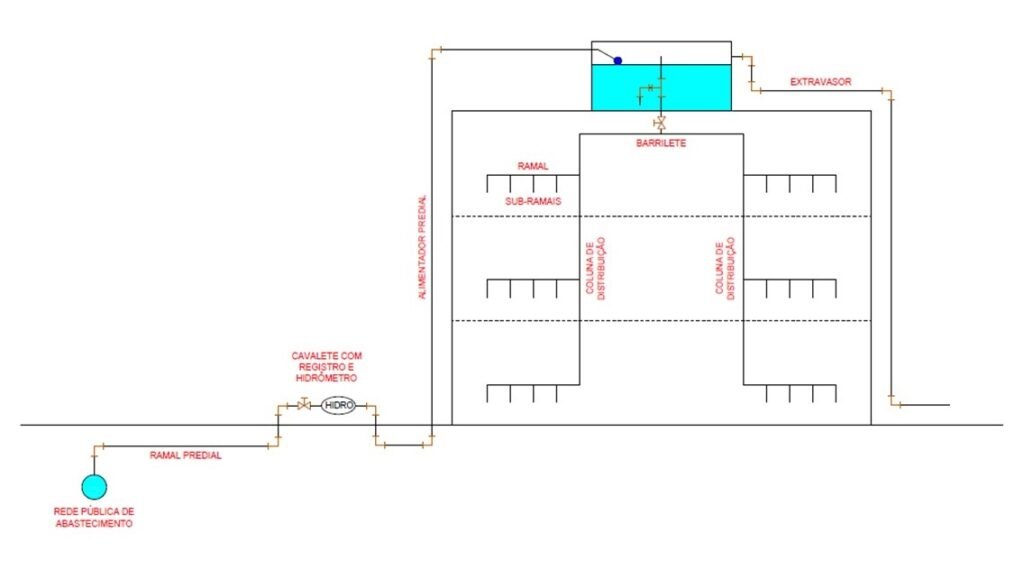

Sistema indireto sem bombeamento
No sistema indireto sem bombeamento, a água proveniente da rede pública de abastecimento enche um reservatório localizado acima dos pontos de utilização, e a distribuição para esses pontos ocorre apenas por gravidade
Para que esse sistema seja viável, é necessário que a pressão na rede pública seja suficiente para levar a água até a altura em que está localizado o reservatório. Em geral, esse sistema é viável para edifícios com, no máximo, três pavimentos

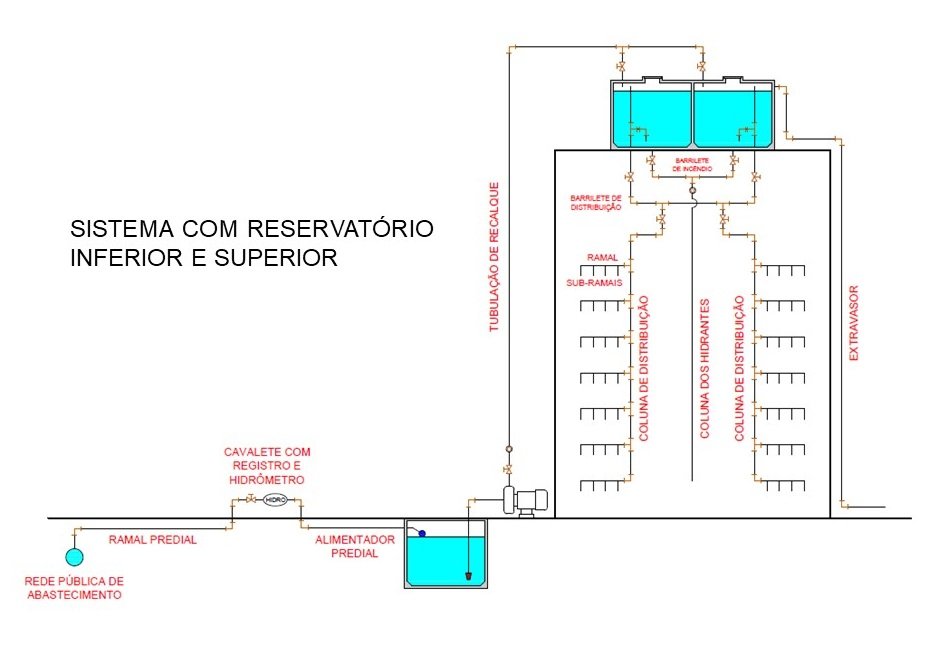

Sistema indireto com bombeamento
Quando a pressão da rede pública não é suficiente para levar a água até o reservatório superior, ela é primeiro armazenada em um reservatório inferior e, em seguida, bombeada para o reservatório superior, de onde é distribuída por gravidade para os pontos de utilização. Esse é o sistema de distribuição indireto com bombeamento

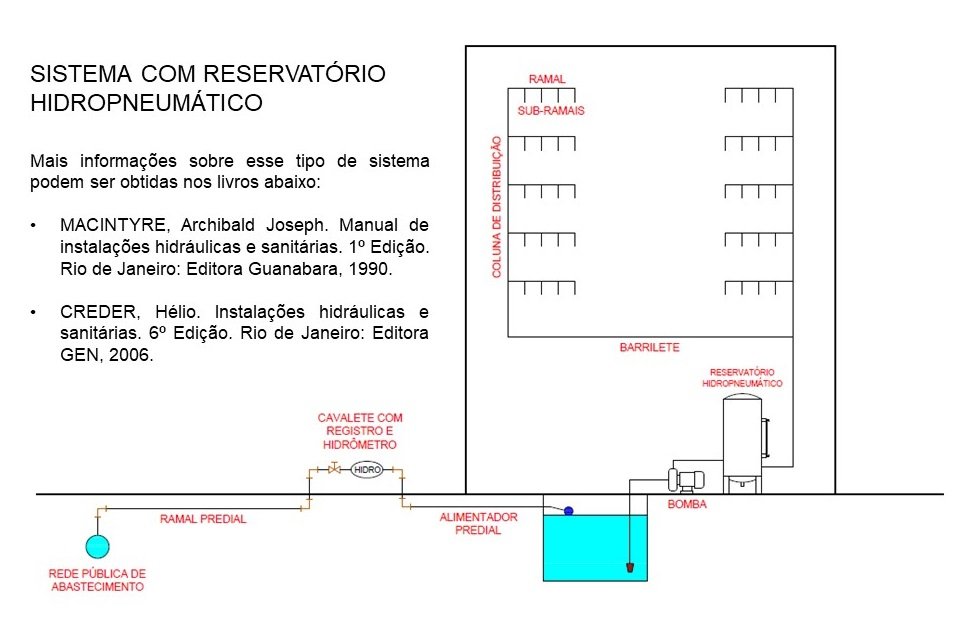

Alternativamente, a água pode ser armazenada em um reservatório inferior e, posteriormente, bombeada para um reservatório hidropneumático, onde fica armazenada sob pressão e é distribuída de forma ascendente para os pontos de utilização
O sistema com reservatório hidropneumático costuma ser adotado quando a implantação de um reservatório superior não é conveniente ou quando é necessária uma pressão que não pode ser obtida com um reservatório posicionado na cobertura do edifício

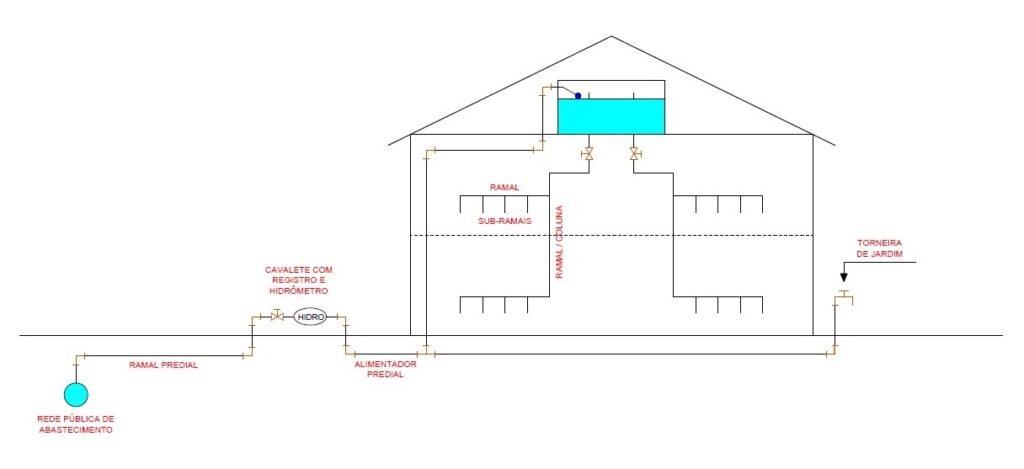

Sistema misto
O sistema misto de distribuição é aquele que combina características dos sistemas direto e indireto
Nesse sistema, parte da água é distribuída diretamente da rede pública para alguns pontos de utilização, enquanto a outra parte é armazenada em um reservatório, de onde é distribuída para os demais pontos
Como exemplo, podemos observar na ilustração acima que uma torneira localizada no jardim recebe água diretamente da rede pública de abastecimento, enquanto os demais pontos de utilização da casa recebem a água armazenada no reservatório
