Neste post você irá aprender quais são os diferentes tipos de tubulações de esgoto que compõem as instalações sanitárias de uma edificação, sendo elas:
- Ramal de descarga;
- Ramal de esgoto;
- Tubo de queda;
- Subcoletor;
- Coletor predial;
- Ramal de ventilação;
- Coluna de ventilação
Ramal de descarga
O ramal de descarga é a tubulação que recebe diretamente os efluentes do aparelho sanitário
Para exemplificar, veja na imagem abaixo os ramais de descarga de um banheiro:
Ramal de esgoto
O ramal de esgoto é a tubulação que recebe os efluentes dos ramais de descarga diretamente ou a partir de um desconector
A caixa sifonada é um exemplo de desconector
Para exemplificar, veja na imagem abaixo os ramais de esgoto de um banheiro:
Tubo de queda
O tubo de queda é uma tubulação vertical que recebe os efluentes dos aparelhos sanitários de um edifício com dois ou mais pavimentos
Para exemplificar, veja na imagem abaixo os tubos de queda de um edifício com múltiplos pavimentos:
OBS.: Os tubos de queda são prolongados acima da cobertura com a extremidade superior aberta à atmosfera. Dessa forma, eles também atuam como uma coluna de ventilação, chamada de tubulação de ventilação primária (Item 3.45 da NBR 8160 de 1999)
Subcoletor
O subcoletor é a tubulação que recebe os efluentes de um ou mais tubos de queda ou ramais de esgoto
Para exemplificar, veja na imagem abaixo um subcoletor de um edifício:
OBS.: Os efluentes do tubo de queda da cozinha devem passar por uma caixa de gordura antes de misturar com o restante do esgoto
Coletor predial
O coletor predial é o trecho de tubulação compreendido entre a caixa de inspeção e a fossa séptica ou entre a caixa de inspeção e o coletor público

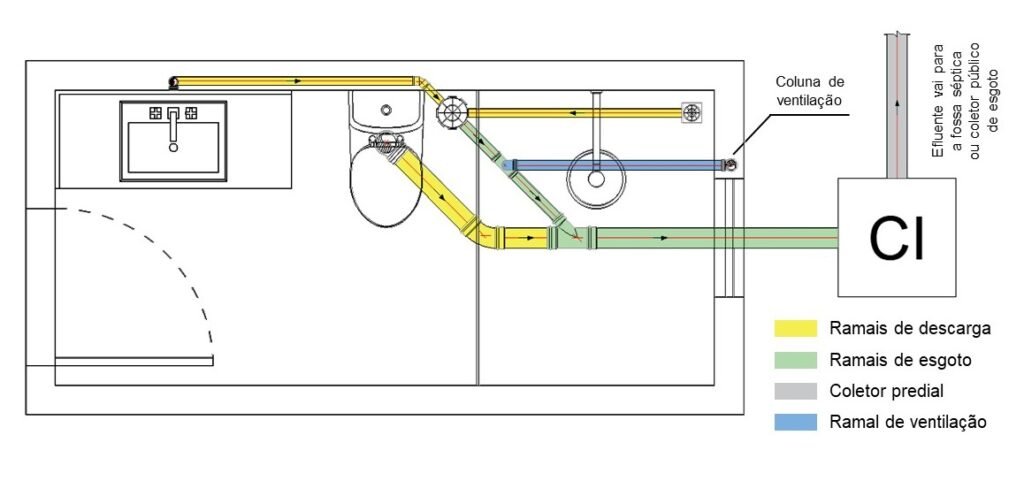

Para exemplificar, veja na imagem abaixo um coletor predial:
Ramal e coluna de ventilação
Ramal de ventilação
O ramal de ventilação é o tubo ventilador que interliga o desconector, ramal de descarga ou ramal de esgoto de um ou mais aparelhos sanitários a uma coluna de ventilação ou a um tubo ventilador primário
Coluna de ventilação
A coluna de ventilação é o tubo ventilador vertical que se prolonga através de um ou mais andares e cuja extremidade superior é aberta à atmosfera, ou ligada a tubo ventilador primário ou a barrilete de ventilação
Dimensionamento das tubulações de esgoto
Para aprender como dimensionar as tubulações de esgoto assista ao vídeo abaixo:
Em outro post falarei mais sobre as tubulações de ventilação e como dimensioná-las. Também ensinarei como dimensionar cada uma das tubulações de esgoto apresentadas aqui. Para verificar se este post já está disponível, clique no texto abaixo e faça uma pesquisa no blog
Veja todos os posts do blog
Vídeo sobre os tipos de tubulações de esgoto
OBS.: Essa é a planilha mais simples e intuitiva que conheço para o dimensionamento de tubulações de esgoto. Ela calcula o diâmetro mínimo de ramais de descarga, ramais de esgoto, tubos de queda, subcoletor, coletor predial, ramal de ventilação e coluna de ventilação. Todos os cálculos são realizados de acordo com a NBR 8160 de 1999
